دیگ بخار یکی از اجزای حیاتی در بسیاری از صنایع مختلف است که وظیفه تولید بخار برای فرایندهای حرارتی و برودتی را بر عهده دارد. به‌طور خاص، در صنایع برودتی، صنایع نفت و گاز، پالایشگاه‌ها و حتی نیروگاه‌ها، دیگ‌های بخار باید به‌طور منظم نگهداری و از ایمنی آنها اطمینان حاصل شود. ایمنی دیگ بخار نه‌تنها برای حفظ کارایی و بهره‌وری سیستم حیاتی است، بلکه برای جلوگیری از حوادث و خرابی‌های ناشی از فشار بالا یا دما، امری ضروری محسوب می‌شود و در نتیجه پیشگیری از حوادث و تعمیرات به موقع پیشگیرانه، عمر مفید و کارآیی سیستم حفظ می‌شود. یکی از بهترین راهکارهای افزایش ایمنی و بهینه‌سازی عملکرد این تجهیزات، استفاده از سیستم‌های اتوماسیون دیگ بخار است که امکان نظارت هوشمند و کنترل دقیق فشار، دما و عملکرد سیستم را فراهم می‌کند.
در این مقاله، به بررسی اصول ایمنی دیگ بخار، روش‌های نگهداری صحیح و چگونگی افزایش عمر مفید دیگ بخار خواهیم پرداخت. همچنین، اهمیت کنترل فشار و دما در دیگ بخار و نکاتی برای کالیبراسیون ( مقاله کامل کالیبرلسیون را مطالعه کنید) دقیق این سیستم‌ها مورد بررسی قرار خواهد گرفت. اگر شما هم در صنعت HVAC، برودت یا تولید بخار فعالیت می‌کنید، این مقاله می‌تواند به شما کمک کند تا اطلاعات دقیق و کاربردی در مورد نگهداری دیگ بخار و ایمنی سیستم به دست آورید.
اهمیت اصول ایمنی در دیگ بخار: چرا ایمنی دیگ بخار حیاتی است؟
اصول نگهداری ایمنی دیگ بخار در راستای عملکرد بهینه و افزایش طول عمر سیستم معمولا مجموعه اقداماتی در نظر گرفته می شود که در نهایت منجر به افزایش ایمنی، کارآیی، سلامت سیستم و بهبود راندمان در جهت تولید بخار با حداقل میزان آسیب و خطر باشد، زیرا سالانه موردهای بسیاری از حوادث مرتبط به عدم ایمنی دیگ بخار و صنایع بخار رخ می دهد که اکثر آنها بدلیل اختلال در روند کلی سیستم، اختلال در عملکرد، خطای اپراتور، خوردگی و نشتی و یا به صورت کلی نگهداری ضعیف است. در نتیجه، ایمنی در دیگ بخار به دلیل فشار بالا و دمای بسیار زیاد درون سیستم، امری حیاتی است. در سیستم‌های برودتی و حرارتی، وجود دیگ بخار به‌عنوان یک منبع انرژی برای تولید بخار، ممکن است خطراتی مانند انفجار دیگ بخار یا آسیب به سیستم‌های جانبی را به‌دنبال داشته باشد. به همین دلیل، رعایت اصول ایمنی از قبیل کنترل دقیق فشار و دما، استفاده از پرشر سوئیچ‌ها و شیرهای اطمینان برای جلوگیری از بروز حوادث از اهمیت ویژه‌ای برخوردار است.
در بسیاری از صنایع، دیگ‌های بخار یکی از منابع انرژی اصلی به شمار می‌روند و کوچک‌ترین نقص در ایمنی و یا کم ترین اهمال کاری و خرابی، می تواند باعث یک انفجار و آسیب های بسیاری شود، الزام استفاده از تجهیزات ایمنی مرتبط مانند مانند ترمومترها، پرشر سوئیچ‌ها، ترانسمیترهای فشار، و شیرهای اطمینان استفاده کرد. این تجهیزات به‌طور مداوم وضعیت دیگ بخار را تحت نظر دارند و در صورت بروز هرگونه نوسان یا فشار غیرمجاز، بلافاصله اقدامات ایمنی را به اجرا می‌گذارند. در ابتدا نگاهی کوتاه به تجهیزات ایمنی مرتبط به دیگ بخار و تاثیر آنها در روند افزایش ایمنی و کارآیی دیگ بخار می‌اندازیم، بررسی تک تک این اصول بسیار ضرروری است از این رو که هرکدام از این تجهیزات است که در نهایت منجر به حفظ ایمنی و بهبود راندمان خطوط بخار می‌گردد.
تجهیزات ایمنی مرتبط با دیگ‌های بخار و عملکرد آنها

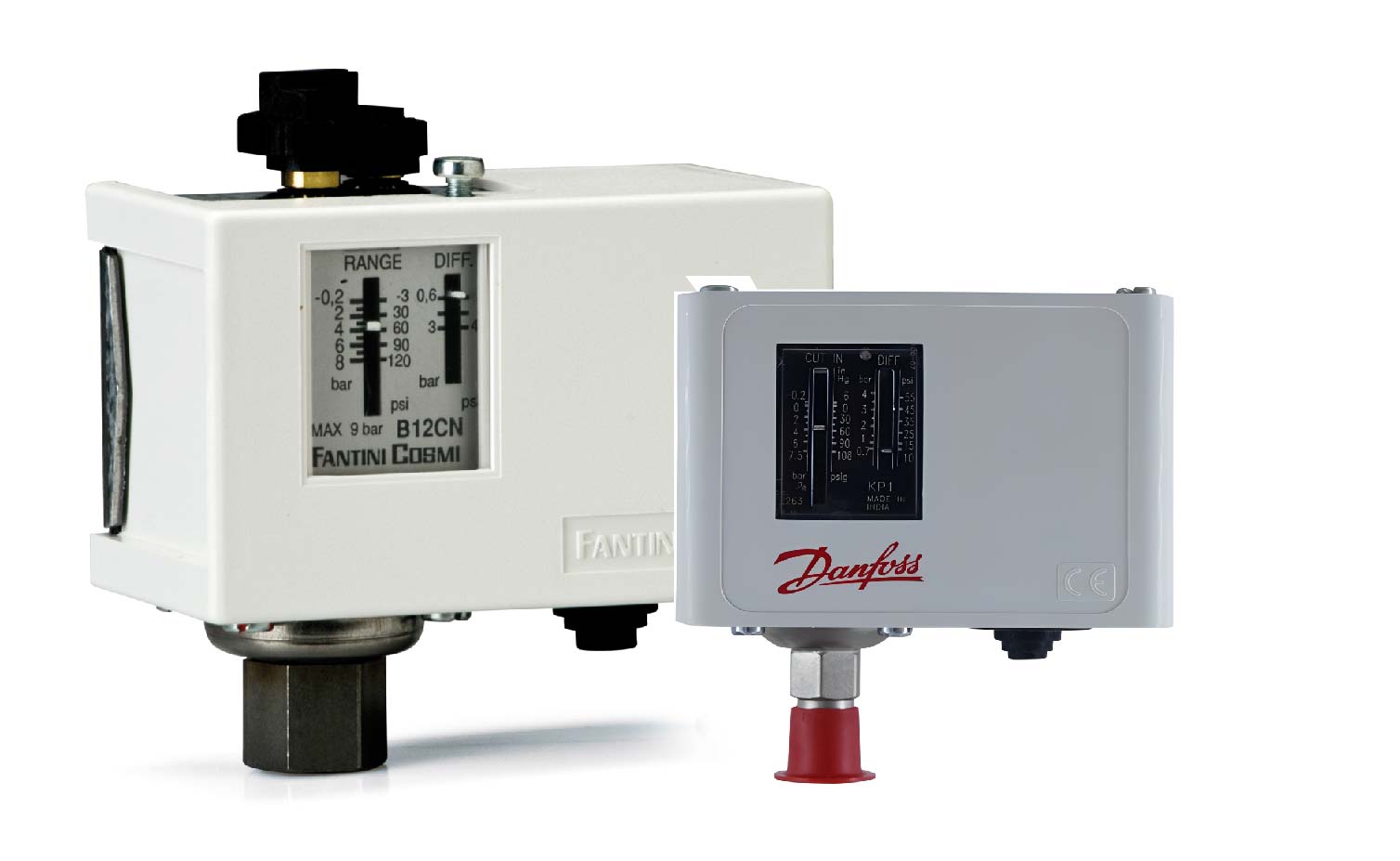

. پرشر سوئیچ
پرشر سوئیچ‌ها یکی از تجهیزات ایمنی اصلی در دیگ بخار هستند که به‌طور مداوم فشار سیستم را کنترل می‌کنند. این سوئیچ‌ها زمانی که فشار دیگ بخار از حد مجاز خارج می‌شود، به‌طور خودکار عمل کرده و سیستم را خاموش می‌کنند یا به شیر اطمینان سیگنال می‌دهند تا فشار اضافی را تخلیه کند. این اقدام از انفجار دیگ بخار و آسیب به سیستم جلوگیری می‌کند.
- عملکرد: وقتی فشار بیش از حد مجاز بالا رود، پرشر سوئیچ با قطع کردن جریان برق یا باز کردن شیر اطمینان، فشار را کاهش می‌دهد.
- کاربرد: در دیگ‌های بخار صنعتی و سیستم‌های تهویه مطبوع برای کنترل فشار زیاد و جلوگیری از خطرات ناشی از فشار بالا.

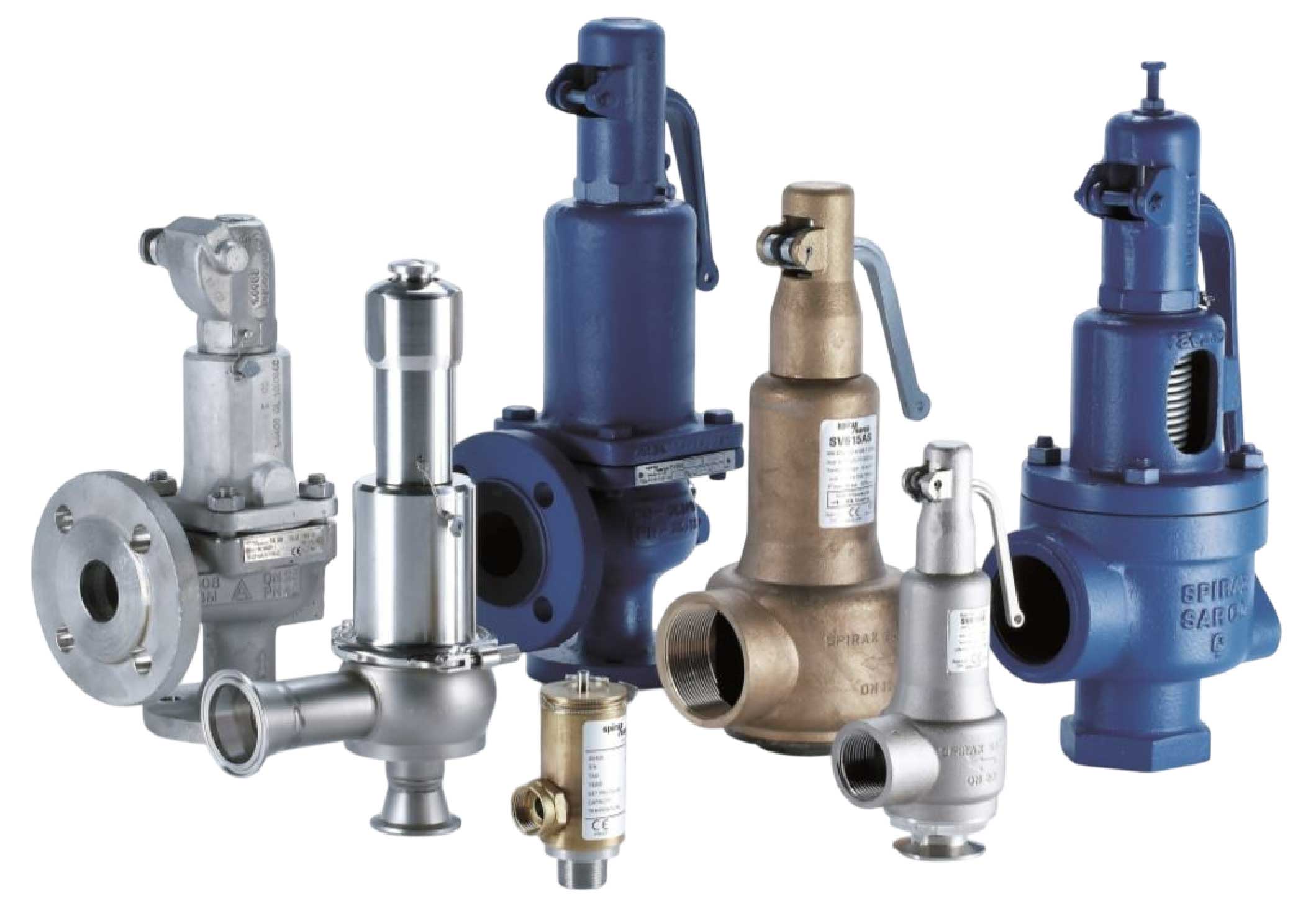

2. شیر اطمینان
شیر اطمینان یکی دیگر از تجهیزات کلیدی برای حفظ ایمنی دیگ بخار است. این شیر زمانی که فشار در دیگ بخار از حد تعیین‌شده فراتر می‌رود، به‌طور خودکار باز می‌شود و بخار اضافی را تخلیه می‌کند تا از افزایش فشار بیش از حد جلوگیری کند. شیر اطمینان به‌عنوان یک سیستم اضطراری عمل می‌کند و در صورت بروز شرایط بحرانی، فوراً وارد عمل می‌شود.
- عملکرد: کاهش فشار در دیگ بخار با تخلیه بخار اضافی به محیط.
- کاربرد: برای محافظت از دیگ بخار در برابر پرفشار شدن سیستم که ممکن است منجر به انفجار یا آسیب به تجهیزات شود.

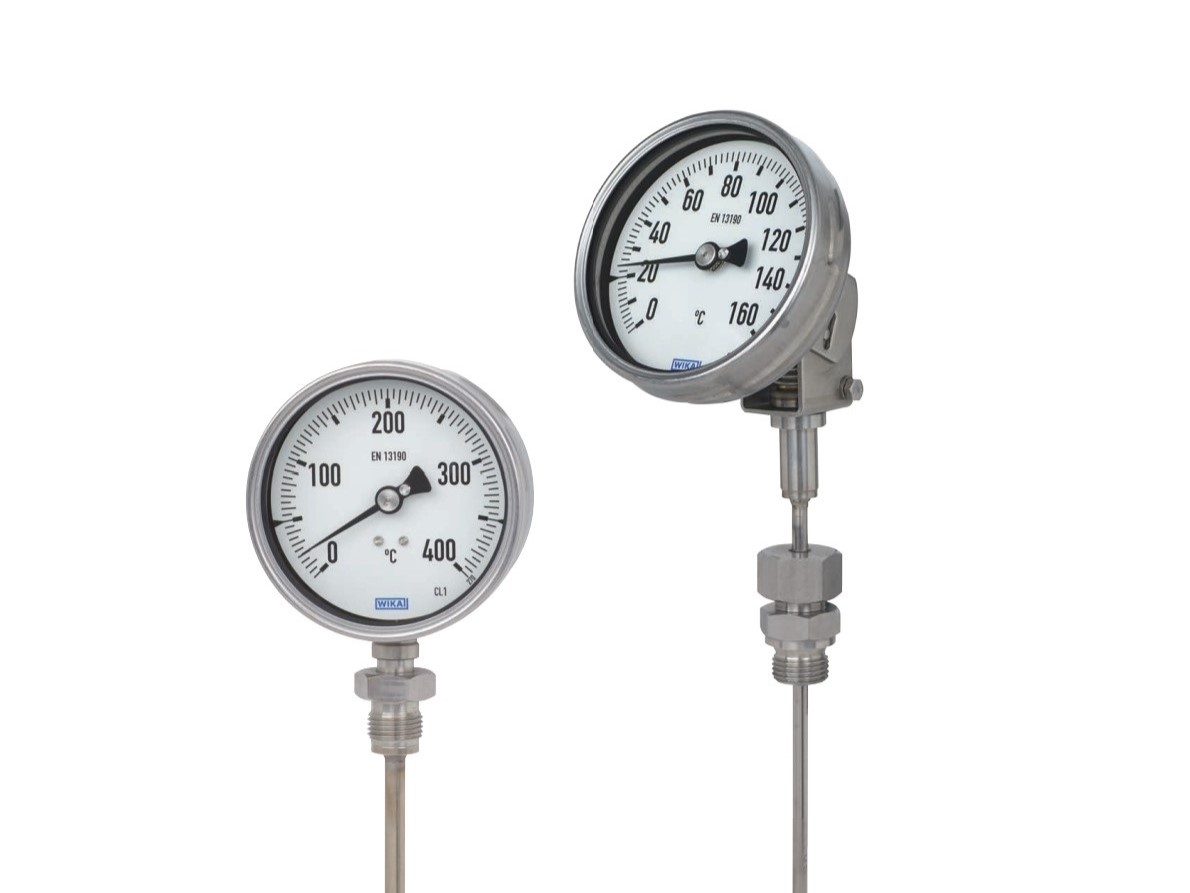

3. ترمومتر و ترانسمیتر دما
ترمومتر و ترانسمیترهای دما برای نظارت بر دمای بخار و آب در دیگ بخار استفاده می‌شوند. در سیستم‌های بخار، دما باید به‌طور دقیق کنترل شود تا از داغ شدن بیش از حد جلوگیری گردد. این ابزارها به‌طور مستمر دما را اندازه‌گیری کرده و در صورت بروز تغییرات غیرمجاز، هشدار می‌دهند یا اقدامات کنترلی انجام می‌دهند.
- عملکرد: اندازه‌گیری دما و ارائه اطلاعات به سیستم کنترل برای جلوگیری از افزایش دما بیش از حد.
- کاربرد: استفاده در سیستم‌های برودتی، دیگ‌های بخار، و کمپرسورها برای کنترل دما و حفظ عملکرد ایمن.

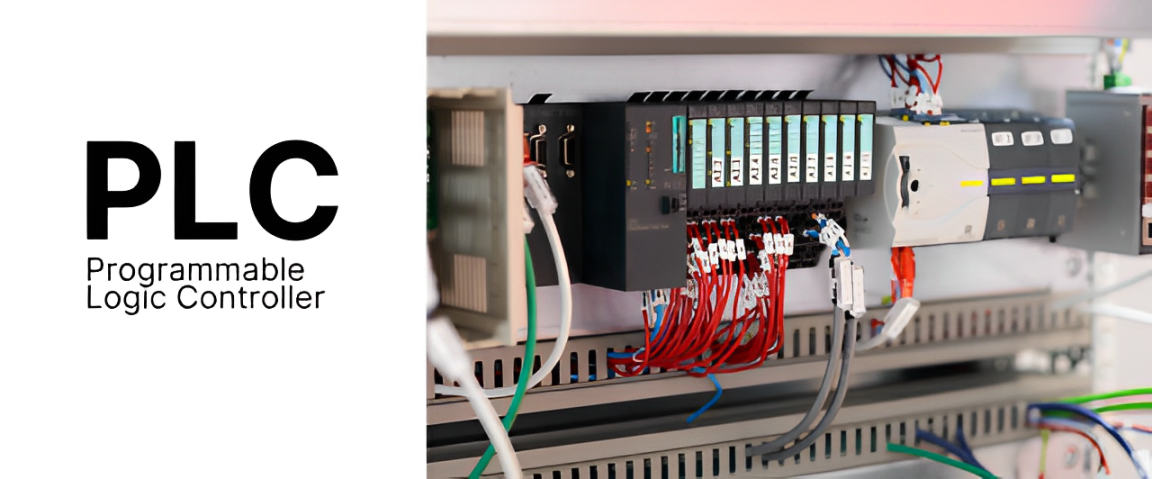

4. سیستم‌های SCADA و PLC
سیستم‌های SCADA و PLC برای نظارت و کنترل دقیق دیگ بخار به‌کار می‌روند. این سیستم‌ها به‌طور خودکار داده‌های فشار، دما، سطح آب و دیگر پارامترهای سیستم را جمع‌آوری کرده و به‌طور دقیق تنظیمات لازم را اعمال می‌کنند. در صورت بروز شرایط غیرعادی، این سیستم‌ها به اپراتورها هشدار داده و اقدامات ایمنی لازم را انجام می‌دهند.
- عملکرد: نظارت بر وضعیت سیستم و ارسال دستورالعمل‌های لازم برای تنظیمات ایمنی.
- کاربرد: در صنایع بزرگ مانند نیروگاه‌ها، صنایع پتروشیمی، و پالایشگاه‌ها برای کنترل سیستم‌های بخار و بهینه‌سازی عملکرد.
5. سیستم‌های تهویه و فن‌ها
سیستم‌های تهویه و فن‌ها به‌طور عمده برای حفظ دمای ایمن در دیگ‌های بخار استفاده می‌شوند. این سیستم‌ها کمک می‌کنند تا حرارت اضافی که ممکن است به‌دلیل افزایش فشار یا دمای زیاد تولید شود، به‌طور مؤثر دفع شود. فن‌ها به‌ویژه در کندانسورهای هواخنک برای کاهش دمای سیستم کاربرد دارند.
- عملکرد: دفع گرمای اضافی و حفظ دمای مناسب در دیگ بخار.
- کاربرد: در دیگ‌های بخار و سیستم‌های برودتی برای حفظ ایمنی سیستم در دماهای بالا.
وجود تجهیزات ایمنی مناسب در دیگ‌های بخار برای حفظ ایمنی و عملکرد بهینه سیستم حیاتی است. پرشر سوئیچ‌ها، شیرهای اطمینان، ترانسمیترهای فشار و دما، سیستم‌های SCADA و PLC، سنسورهای سطح و سیستم‌های تهویه همگی در جلوگیری از خرابی سیستم و حوادث خطرناک مؤثر هستند. برای بهبود ایمنی دیگ بخار و جلوگیری از خسارات، رعایت اصول نگهداری منظم و استفاده از این تجهیزات در کنار آموزش‌های دقیق به اپراتورها ضروری است.

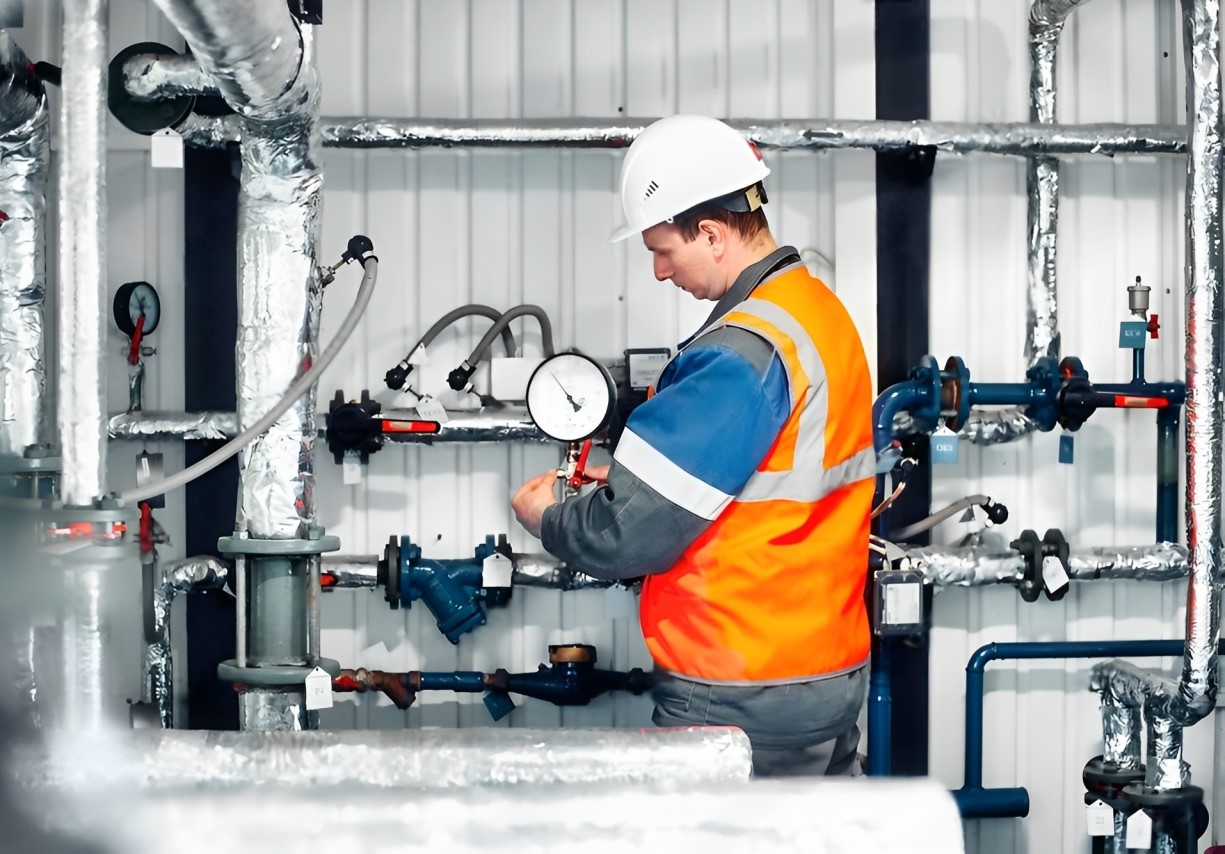

چگونه نگهداری منظم دیگ بخار باعث افزایش عمر دستگاه می‌شود؟
دیگ بخار دستگاهی پیچیده و حساس است که در صورت عدم نگهداری صحیح می‌تواند به سرعت دچار خرابی‌ها و مشکلات جدی شود. یکی از اجزای اصلی که باید به‌طور مداوم بررسی و نگهداری شود، سیستم‌های پرشر سوئیچ است که برای کنترل فشار در دیگ بخار بسیار ضروری است. در صورت کالیبره نشدن صحیح پرشر سوئیچ‌ها، فشار ممکن است از حد مجاز فراتر رود و خطرات جدی مانند انفجار دیگ بخار را به‌دنبال داشته باشد.
نگهداری دیگ بخار شامل بررسی منظم قطعات مختلفی از جمله ترانسمیترهای فشار، ترمومترها و سنسورهای سطح است. این سنسورها به‌طور دقیق فشار، دما و سطح آب را اندازه‌گیری می‌کنند و از بروز مشکلات احتمالی مانند خشک‌سوزی یا پرفشار شدن سیستم جلوگیری می‌کنند. همچنین، تعمیرات پیشگیرانه از خرابی‌های غیرمنتظره و هزینه‌های بالا جلوگیری کرده و دستگاه را در عملکرد بهینه نگه می‌دارد. آموزش‌های مستمر برای اپراتورها نیز به حفظ کارایی و ایمنی دستگاه کمک می‌کند.
علاوه بر این، به‌طور منظم باید سیستم‌های تهویه دیگ بخار بررسی شوند تا از پخش گرما و رطوبت اضافی جلوگیری شود. افزایش گرما می‌تواند به قطعات داخلی دیگ آسیب بزند و طول عمر آن را کاهش دهد. سیستم‌های تهویه مناسب می‌توانند دمای دیگ بخار را در محدوده ایمن نگه دارند و از بروز مشکلات ناشی از گرمای بیش از حد جلوگیری کنند. این کار می‌تواند باعث افزایش عمر دیگ بخار و کاهش هزینه‌های نگهداری شود.
چگونه سیستم‌های کنترل فشار در دیگ بخار عملکرد ایمن را تضمین می‌کنند؟
سیستم‌های کنترل فشار یکی از اجزای حیاتی در دیگ‌های بخار هستند که به‌طور خودکار فشار را در سطح ایمن نگه می‌دارند. این سیستم‌ها معمولاً شامل پرشر سوئیچ‌ها، ترانسمیترهای فشار و شیرهای اطمینان می‌شوند. عملکرد این سیستم‌ها به‌گونه‌ای است که فشار داخل دیگ بخار را به‌طور مداوم اندازه‌گیری کرده و در صورت بروز نوسانات فشار، به‌طور خودکار دستورات ایمنی را صادر می‌کنند. برای مثال، زمانی که فشار بیش از حد بالا می‌رود، این سیستم‌ها شیر اطمینان را فعال کرده و فشار را کاهش می‌دهند.
سیستم‌های PLC و SCADA نیز در این سیستم‌های کنترل فشار به‌طور فعال نقش دارند. این سیستم‌های هوشمند می‌توانند داده‌های فشار و دما را به‌طور آنلاین پایش کنند و در صورت نیاز، دستوراتی برای تنظیم فشار صادر کنند. این فناوری‌ها نه تنها برای کنترل فشار به‌طور دقیق کمک می‌کنند، بلکه باعث افزایش بهره‌وری و ایمنی در سیستم‌های صنعتی می‌شوند. علاوه بر این، این سیستم‌ها قابلیت گزارش‌دهی و هشدار در مواقع بحرانی را دارند که باعث می‌شود اپراتورها از هر گونه خطر احتمالی جلوگیری کنند.
در نهایت، استفاده از تجهیزات ایمنی دقیق و سیستم‌های نظارتی هوشمند باعث می‌شود که سیستم‌های دیگ بخار در حالت ایمن و بهینه عمل کنند. این اقدامات به‌طور قابل توجهی خطرات ناشی از فشار بالا را کاهش می‌دهند و به عملکرد بهینه و ایمن سیستم کمک می‌کنند.
جدول عیب‌یابی در دیگ بخار
| عیب | قسمت مرتبط | علل احتمالی | اقدامات رفع عیب |
|---|---|---|---|
| عدم تولید بخار | دیگ بخار، مشعل | مشکل در مشعل، تنظیمات اشتباه، نقص در ترموستات | بررسی و تنظیم مشعل، بررسی ترموستات و تنظیمات سیستم |
| فشار بالا | پرشر سوئیچ، سیستم کنترل فشار | نقص در پرشر سوئیچ، تنظیمات اشتباه شیر اطمینان | بررسی و تنظیم پرشر سوئیچ، چک کردن شیر اطمینان و سیستم فشار |
| فشار پایین | پرشر سوئیچ، ترانسمیتر فشار | نقص در ترانسمیتر فشار، کمبود آب یا مبرد | بررسی ترانسمیتر فشار، اطمینان از عملکرد صحیح پمپ و سطح آب |
| داغ شدن بیش از حد | مشعل، سیستم تهویه، ترمومتر | تنظیمات اشتباه مشعل، مشکل در سیستم تهویه | تنظیم صحیح مشعل، بررسی و تمیز کردن سیستم تهویه |
| خرابی شیر اطمینان | شیر اطمینان، سیستم ایمنی | شکست در شیر اطمینان، خرابی مکانیکی | بررسی شیر اطمینان، تعویض قطعات معیوب |
| نشت بخار | لوله‌ها، اتصالات، شیرها | اتصالات ضعیف، مشکل در لوله‌ها یا شیرها | بررسی اتصالات، تعمیر یا تعویض لوله‌ها و شیرهای آسیب‌دیده |
| کاهش سطح آب | سنسور سطح، پمپ‌ها | سطح آب پایین، مشکلات پمپ تغذیه آب | بررسی سنسور سطح، تنظیم و تعویض پمپ‌ها |
| مشکل در سیستم کنترل دما | ترانسمیتر دما، سیستم کنترل دما | کالیبراسیون نادرست ترانسمیتر دما، نقص در سیستم کنترل | کالیبره کردن ترانسمیتر دما، بررسی سیستم کنترل دما |

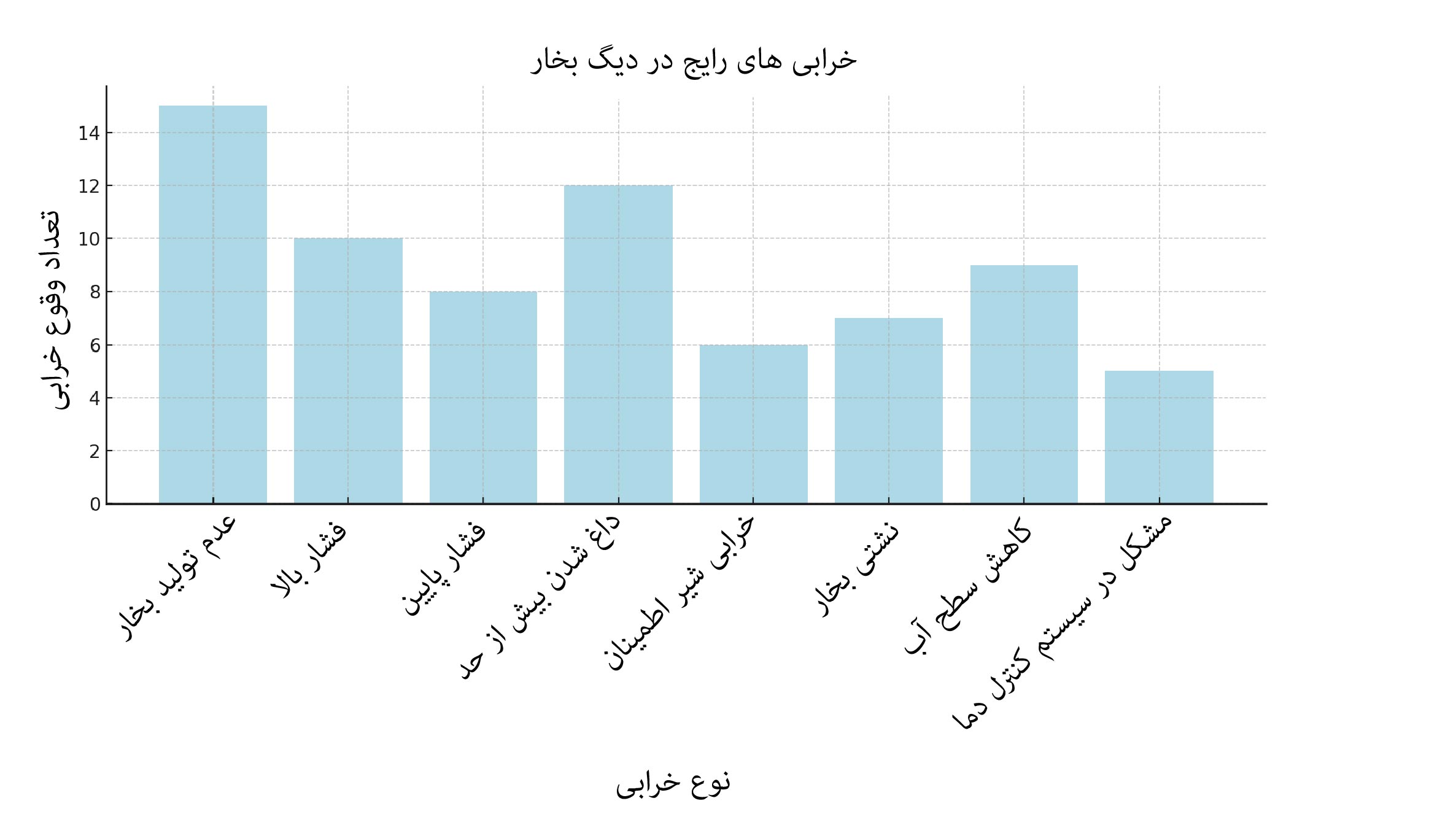

نمودار وقوع خرابی‌های رایج دیگ بخار و بررسی راه حل‌ها
عدم تولید بخار: علل و راه‌حل‌های پیشگیری و تعمیر
عدم تولید بخار یکی از رایج‌ترین مشکلات دیگ‌های بخار است که معمولاً به دلیل مشکلاتی در مشعل، فشار، یا سطح آب رخ می‌دهد. این مشکل می‌تواند باعث اختلالات جدی در سیستم‌های صنعتی شود و عملکرد بهینه دیگ بخار را مختل کند.
راه‌حل‌های پیشگیری:
برای جلوگیری از این مشکل، باید به طور منظم مشعل دیگ بخار را بررسی کرده و از تنظیمات صحیح آن اطمینان حاصل کنید. همچنین، سطح آب دیگ بخار باید به دقت بررسی شود و از عملکرد صحیح سنسورهای سطح اطمینان حاصل کرد. استفاده از پرشر سوئیچ‌ها برای تنظیم فشار و ترمومترها برای کنترل دما نیز می‌تواند از بروز این مشکل جلوگیری کند.
راه‌حل‌های تعمیر:
اگر دیگ بخار بخار تولید نمی‌کند، ابتدا باید سطح آب را بررسی کنید و در صورت لزوم، پمپ‌های آب تغذیه را بررسی و تعمیر کنید. اگر مشکل از مشعل دیگ بخار است، تنظیمات مشعل را مجدداً بررسی کرده و از عملکرد صحیح شمعک و الکترودها اطمینان حاصل کنید. در برخی موارد، ممکن است نیاز به تعویض قطعات معیوب مشعل یا بررسی و تنظیم پرشر سوئیچ‌ها باشد.
فشار بالا: پیشگیری و رفع خرابی در دیگ بخار
فشار بالا یکی از مشکلات خطرناک دیگ بخار است که می‌تواند به خرابی سیستم و آسیب به تجهیزات منجر شود. این مشکل معمولاً به دلیل تنظیمات نادرست در پرشر سوئیچ‌ها و سیستم‌های کنترل فشار ایجاد می‌شود.
راه‌حل‌های پیشگیری:
برای جلوگیری از فشار بالا، باید پرشر سوئیچ‌ها را به‌طور منظم تست و تنظیم کنید. همچنین، شیرهای اطمینان باید به‌طور مداوم بررسی شوند تا در صورت بروز فشار زیاد، بخار اضافی تخلیه شود. از دیگر اقدامات پیشگیرانه می‌توان به استفاده از سیستم‌های نظارتی دیجیتال مانند PLC و SCADA برای نظارت دقیق بر فشار اشاره کرد.
راه‌حل‌های تعمیر:
در صورت بروز فشار بالا، سیستم کنترل فشار باید فوراً قطع شود و فشار اضافی از طریق شیر اطمینان تخلیه گردد. سپس، پرشر سوئیچ‌ها و سیستم‌های کنترل فشار باید بررسی شوند تا علت دقیق فشار بالا مشخص شود. در صورت نیاز، تعویض یا تعمیر پرشر سوئیچ‌ها و شیرهای اطمینان می‌تواند مشکل را حل کند.
فشار پایین: علل و راه‌حل‌ها
فشار پایین در دیگ بخار می‌تواند به دلیل کاهش سطح آب، خرابی ترانسمیتر فشار یا نقص در پمپ‌های آب تغذیه رخ دهد. این مشکل می‌تواند عملکرد دیگ بخار را به‌طور جدی مختل کند.
راه‌حل‌های پیشگیری:
برای جلوگیری از فشار پایین، باید سطح آب دیگ بخار را به‌طور مداوم بررسی کنید و از عملکرد صحیح پمپ‌های تغذیه آب اطمینان حاصل کنید. ترانسمیترهای فشار نیز باید به‌طور منظم کالیبره شوند تا عملکرد صحیح فشار در سیستم حفظ شود.
راه‌حل‌های تعمیر:
اگر فشار پایین است، ابتدا باید سطح آب و پمپ‌های تغذیه آب را بررسی کنید. در صورت لزوم، پمپ‌ها را تعمیر یا تعویض کنید. همچنین، ترانسمیتر فشار باید بررسی شود و اگر معیوب بود، کالیبراسیون مجدد یا تعویض آن انجام شود.
داغ شدن بیش از حد: پیشگیری و رفع خرابی دیگ بخار
داغ شدن بیش از حد یکی از مشکلات جدی است که می‌تواند به دلیل مشکل در مشعل، سیستم تهویه یا سنسور دما رخ دهد. این مشکل می‌تواند باعث آسیب به دیگ بخار و کاهش کارایی سیستم شود.
راه‌حل‌های پیشگیری:
برای جلوگیری از داغ شدن بیش از حد، باید سیستم تهویه و فن‌های هواخنک را به‌طور منظم بررسی و تمیز کنید. همچنین، ترمومترها و ترانسمیترهای دما باید به‌طور مداوم وضعیت دما را کنترل کرده و در صورت نیاز به تنظیم، اقدام کنید.
راه‌حل‌های تعمیر:
اگر دیگ بخار داغ می‌شود، باید ابتدا مشعل را بررسی کرده و تنظیمات آن را چک کنید. همچنین، سیستم تهویه و فن‌ها را بررسی کرده و اطمینان حاصل کنید که عملکرد صحیح دارند. در صورت لزوم، باید ترانسمیتر دما را کالیبره کرده یا تعویض کنید.
خرابی شیر اطمینان: رفع خرابی و پیشگیری از خطرات
خرابی شیر اطمینان یکی از خطرات بزرگ در دیگ بخار است که می‌تواند به فشار بیش از حد و آسیب به سیستم منجر شود. شیر اطمینان به‌طور خودکار بخار اضافی را تخلیه می‌کند تا از بروز فشار زیاد جلوگیری کند.
راه‌حل‌های پیشگیری:
برای جلوگیری از خرابی شیر اطمینان، باید آن را به‌طور منظم بررسی و تست کنید. همچنین، باید از تمیز بودن شیر اطمینان و عملکرد صحیح آن اطمینان حاصل کنید.
راه‌حل‌های تعمیر:
در صورت خرابی شیر اطمینان، باید آن را تعویض یا تعمیر کنید. همچنین، بررسی سیستم کنترل فشار و پرشر سوئیچ‌ها برای اطمینان از عملکرد صحیح در شرایط اضطراری ضروری است.
