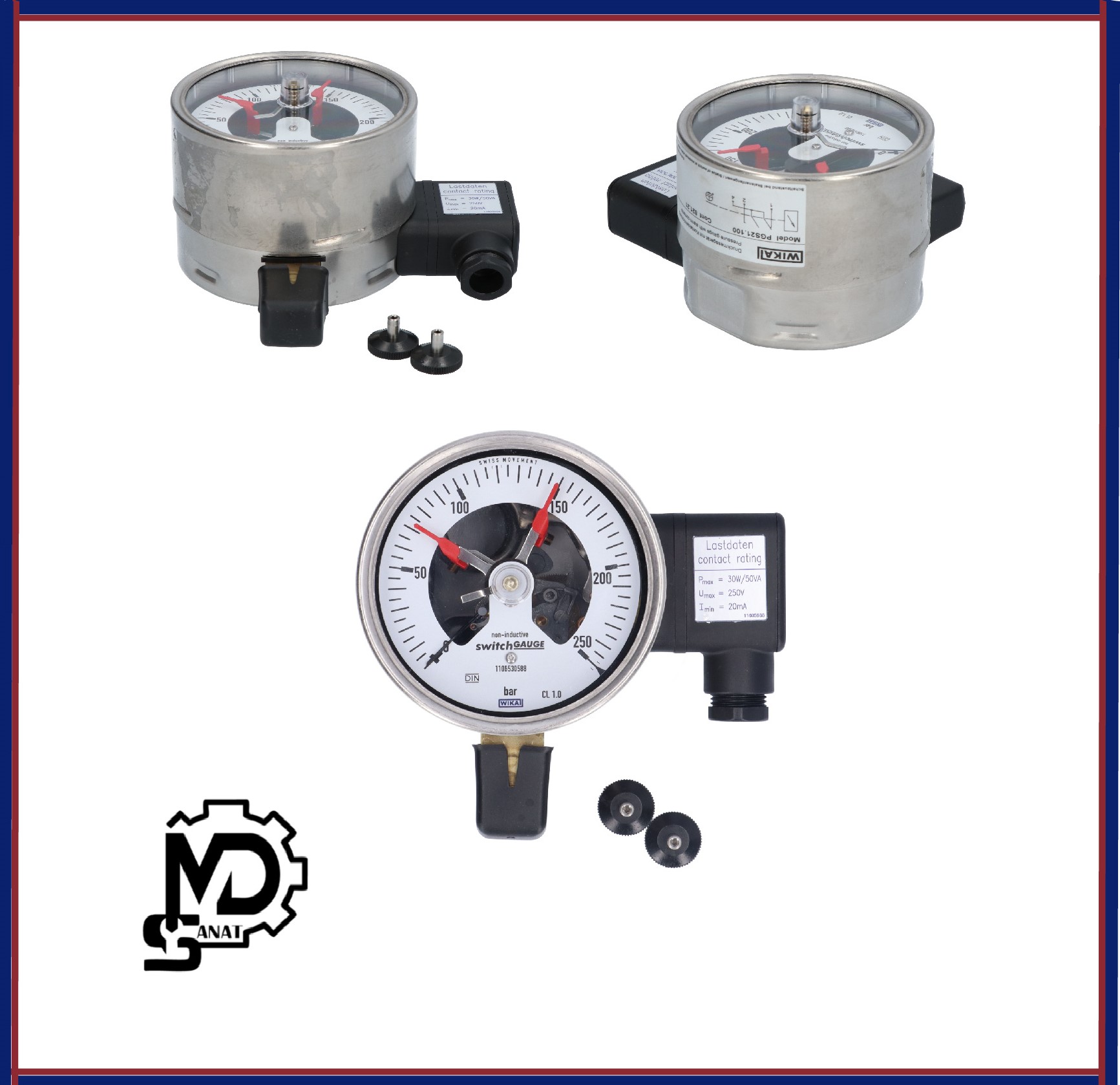

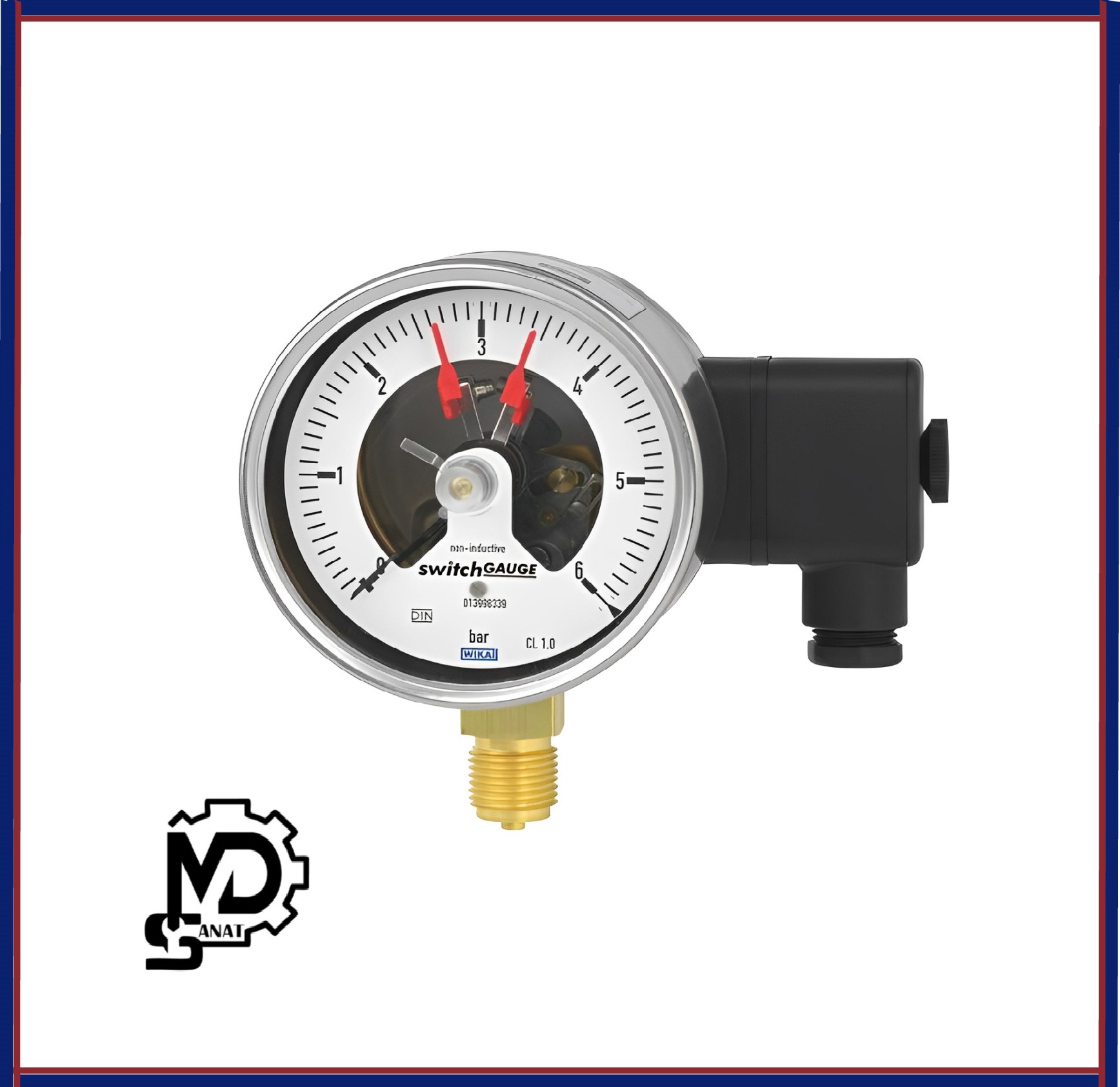

مانوستات ويکا WIKA مدل PGS21.160 صفحه 16سانت
مانوستات ویکا مدل PGS21.160 یکی از پیشرفته‌ترین ابزارهای اندازه‌گیری و کنترل فشار در صنایع مختلف است. این دستگاه که برای نمایش محلی فشار فرآیند و سوئیچینگ مدارهای الکتریکی طراحی شده است، با استفاده از کنتاکت‌های سوئیچ و تکنولوژی بوردون تیوپ، ترکیبی از دقت بالا، عملکرد پایدار و تطابق با استانداردهای بین‌المللی را ارائه می‌دهد.
مانوستات ویکا مدل PGS21.160 معمولاً با کنتاکت‌های سوئیچ دوگانه (دو کنتاکت) و چهارگانه (چهار کنتاکت) عرضه می‌شود که می‌توانند به صورت مستقل یا برای کاربردهای مختلف تنظیم شوند. این کنتاکت‌ها معمولاً برای قطع و وصل مدارهای الکتریکی بر اساس تغییرات فشار استفاده می‌شوند و می‌توانند برای راه‌اندازی یا قطع سیستم‌های کنترلی مختلف به کار روند. برای تنظیم این کنتاکت‌ها، شما می‌توانید مکانیزم تنظیم را در مقیاس فشار دستگاه استفاده کنید. این ویژگی برای تنظیم دقیق‌تر و بهینه‌تر سیستم‌های کنترلی حیاتی است.
بوردون تیوپ چیست؟
بوردون تیوپ (Bourdon Tube) یک نوع دستگاه اندازه‌گیری فشار است که برای اندازه‌گیری فشار سیالات (گازها یا مایعات) استفاده می‌شود. این دستگاه از یک لوله فلزی که به شکل خمیده یا مارپیچی است، تشکیل شده و در صورت تغییر فشار، این لوله تغییر شکل می‌دهد. این تغییر شکل به حرکت یک عقربه بر روی صفحه اندازه‌گیری تبدیل می‌شود که فشار را نشان می‌دهد.
نحوه عملکرد بوردون تیوپ
- ساختار: بوردون تیوپ معمولاً از یک لوله فلزی صاف یا مارپیچ ساخته شده است که در انتهای آن به یک اتصالات برای اتصال به سیستم فشار متصل می‌شود.
- تغییر شکل لوله: وقتی فشار وارد لوله بوردون می‌شود، این لوله که معمولاً به شکل خمیده یا مارپیچ است، بر اثر فشار تغییر شکل می‌دهد. این تغییر شکل ممکن است به‌صورت باز شدن یا بسته شدن لوله باشد.
- انتقال حرکت: تغییر شکل لوله به یک سیستم مکانیکی یا از طریق یک اتصال به یک عقربه منتقل می‌شود. این عقربه به‌طور مستقیم یا از طریق یک سیستم دنده‌ای حرکت می‌کند و مقدار فشار را بر روی صفحه نمایش می‌دهد.
مزایای کنتاکت سوئیچ‌ها در مانوستات‌ها چیست؟
کنتاکت سوئیچ‌ها یکی از اجزای حیاتی در سیستم‌های کنترل صنعتی هستند که به‌طور گسترده در گیج‌های فشار، مانوستات‌ها و دستگاه‌های اندازه‌گیری فشار به‌کار می‌روند. این سوئیچ‌ها وظیفه دارند تا با توجه به تغییرات فشار یا پارامترهای دیگر، سیگنال‌های الکتریکی را ارسال کنند یا مدارهای کنترلی را قطع و وصل نمایند. انتخاب نوع مناسب کنتاکت سوئیچ می‌تواند تأثیر زیادی بر عملکرد سیستم‌های کنترلی داشته باشد.
کنتاکت‌های سوئیچ در سیستم‌های کنترل فشار باعث دقت بیشتر در تغییرات فشار و ارسال سیگنال به سیستم کنترلی می‌شوند. این دقت به شما امکان می‌دهد که کنترل بهتری بر فرآیندهای صنعتی خود داشته باشید. بسیاری از کنتاکت‌های سوئیچ قادر به عملکرد در شرایط دشوار صنعتی مانند فشارهای بالا، دماهای بالا، ارتعاشات و محیط‌های خورنده هستند. به همین دلیل از آن‌ها در صنایع مختلف مانند شیمیایی، نفت و گاز، پتروشیمی و نیروگاه‌ها استفاده می‌شود.
کنتاکت سوئیچ‌ها می‌توانند در موقعیت‌های مختلف روی مقیاس فشار تنظیم شوند، به این معنا که شما می‌توانید سوئیچ را برای قطع یا وصل مدار در نقاط خاصی از دامنه فشار تنظیم کنید. این ویژگی انعطاف‌پذیری بالایی به سیستم‌های کنترلی می‌دهد. کنتاکت‌های سوئیچ معمولاً از مواد با کیفیت ساخته می‌شوند که از دوام و طول عمر بالایی برخوردار هستند، این ویژگی آن‌ها را برای استفاده در محیط‌های صنعتی با شرایط سخت مناسب می‌سازد. کنتاکت‌ها معمولاً به‌طور مستقیم به دستگاه‌های کنترل یا PLC متصل می‌شوند و امکان نظارت دقیق و به‌موقع را فراهم می‌کنند.
کنتاکت‌های متنوع برای کاربردهای مختلف:
کنتاکت‌های مغناطیسی: برای سوئیچینگ سریع و دقیق.
کنتاکت‌های رید سوئیچ: برای کاربردهای حساس و دقیق.
کنتاکت‌های الکترونیکی: ایده‌آل برای سیستم‌های مدرن مانند PLC.
ویژگی‌های مانوستات PGS21.160 ویکا
- دقت و عملکرد پایدار
- مجهز به کنتاکت‌های سوئیچ با قابلیت تنظیم در کل دامنه مقیاس (طبق استاندارد DIN 16085).
- عقربه اندازه‌گیری به‌صورت مستقل در کل محدوده مقیاس حرکت می‌کند.
- طراحی مقاوم و قابل اطمینان
- ساخته‌شده مطابق با استانداردهای EN 837-1 و DIN 16085.
- مناسب برای شرایط صنعتی سخت و محیط‌های خورنده.
- کنتاکت‌های متنوع برای کاربردهای مختلف
- کنتاکت‌های مغناطیسی: برای سوئیچینگ سریع و دقیق.
- کنتاکت‌های رید سوئیچ: برای کاربردهای حساس و دقیق.
- کنتاکت‌های الکترونیکی: ایده‌آل برای سیستم‌های مدرن مانند PLC.
- قابلیت پشتیبانی از دو تا چهار کنتاکت سوئیچ
مانوستات PGS21.100 این امکان را دارد که بسته به نیاز کاربر، با دو کنتاکت سوئیچ یا چهار کنتاکت سوئیچ ارائه شود. این ویژگی انعطاف‌پذیری بالایی را برای تنظیم و کنترل دقیق فرآیندها فراهم می‌کند. - سهولت در تنظیم
- نقطه تنظیم سوئیچ‌ها به‌راحتی با یک کلید تنظیم متحرک قابل تغییر است.
- طول عمر بالا
- طراحی مقاوم و استفاده از مواد با کیفیت بالا، طول عمر این دستگاه را تضمین می‌کند.
- تکنولوژی بوردون تیوپ
این مانوستات از بوردون تیوپ برای اندازه‌گیری فشار استفاده می‌کند. بوردون تیوپ با تغییر شکل مکانیکی خود در واکنش به تغییرات فشار، باعث حرکت عقربه و تولید سیگنال‌های کنترلی می‌شود. این تکنولوژی، دقت بالا و عملکرد پایدار را در طیف وسیعی از کاربردها تضمین می‌کند.
تفاوت مانوستات PGS21.160 با مدل PGS23.160
اگرچه هر دو مدل برای اندازه‌گیری فشار و سوئیچینگ مدارهای الکتریکی طراحی شده‌اند، اما تفاوت‌های جزئی آن‌ها می‌تواند در انتخاب مناسب‌ترین ابزار تأثیر بگذارد:
- تعداد کنتاکت‌ها:
- مدل PGS21.160 امکان نصب تا 4 کنتاکت سوئیچ را دارد، در حالی که مدل PGS23.160 معمولاً با 2 کنتاکت سوئیچ ارائه می‌شود.
- نوع سیالات:
- PGS21.160 برای سیالاتی که به آلیاژ مس آسیب نمی‌رسانند طراحی شده است، در حالی که PGS23.160 از تکنولوژی بوردون تیوپ برای سازگاری بیشتر استفاده می‌کند.
- کاربردهای صنعتی:
- هر دو مدل در صنایع شیمیایی، پتروشیمی و نیروگاه‌ها کاربرد دارند، اما PGS21.160 بیشتر برای محیط‌هایی با فشار پایین‌تر و سیالات خاص توصیه می‌شود.
مانوستات ویکا مدل PGS21.160 یک ابزار حرفه‌ای و دقیق برای نظارت بر فشار و سوئیچینگ مدارهای الکتریکی در صنایع مختلف است. تطابق با استانداردهای بین‌المللی، دقت بالا و طول عمر طولانی این دستگاه را به انتخابی برتر برای فرآیندهای صنعتی تبدیل کرده است. اگر به دنبال یک مانوستات با عملکرد قابل اطمینان و تطبیق‌پذیری بالا هستید، مدل PGS21.160 گزینه‌ای ایده‌آل برای شما خواهد بود.
