پرشر سوئیچ (کنترلر) فشار هانیول Honeywell L91B1068

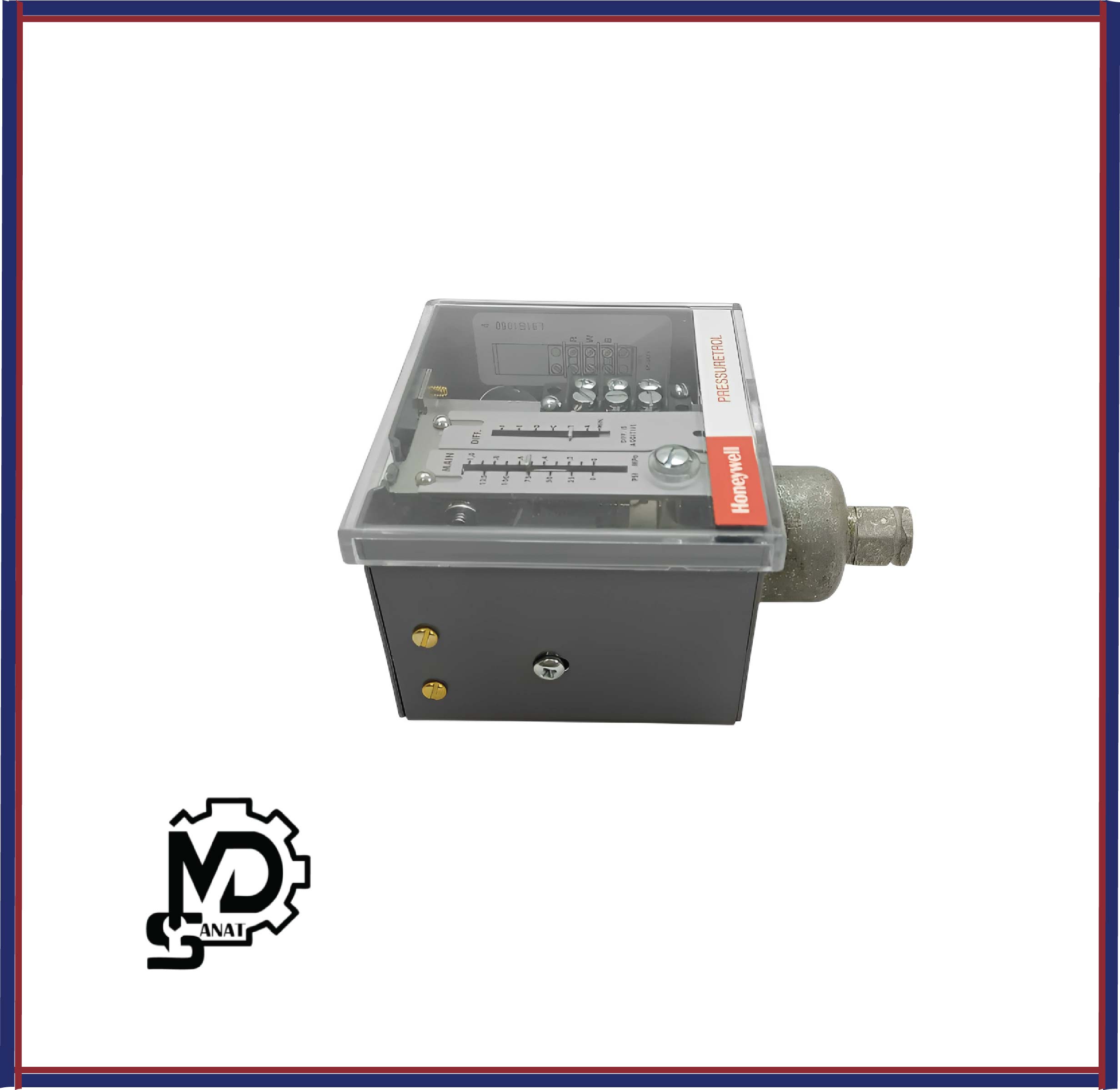

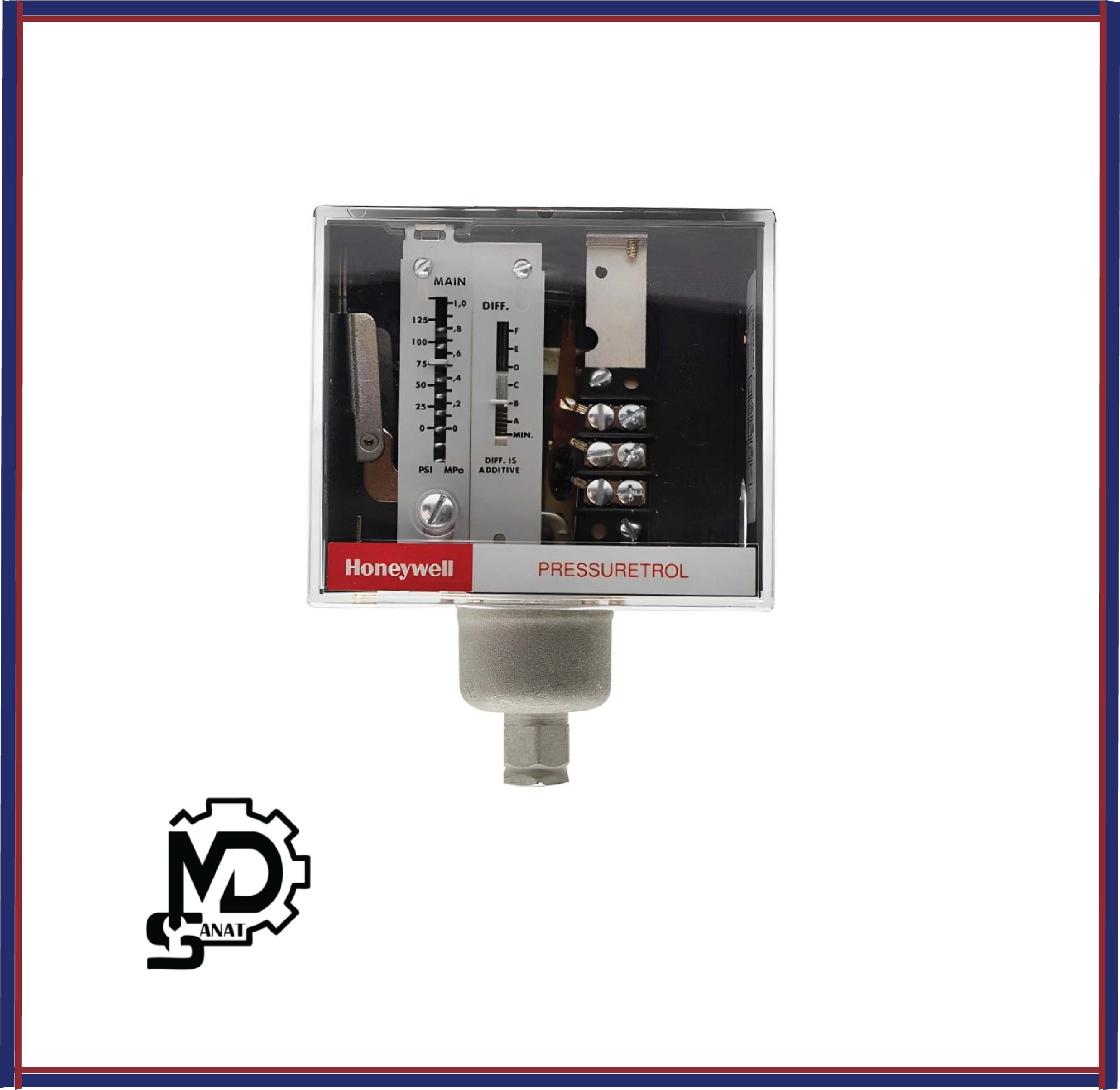

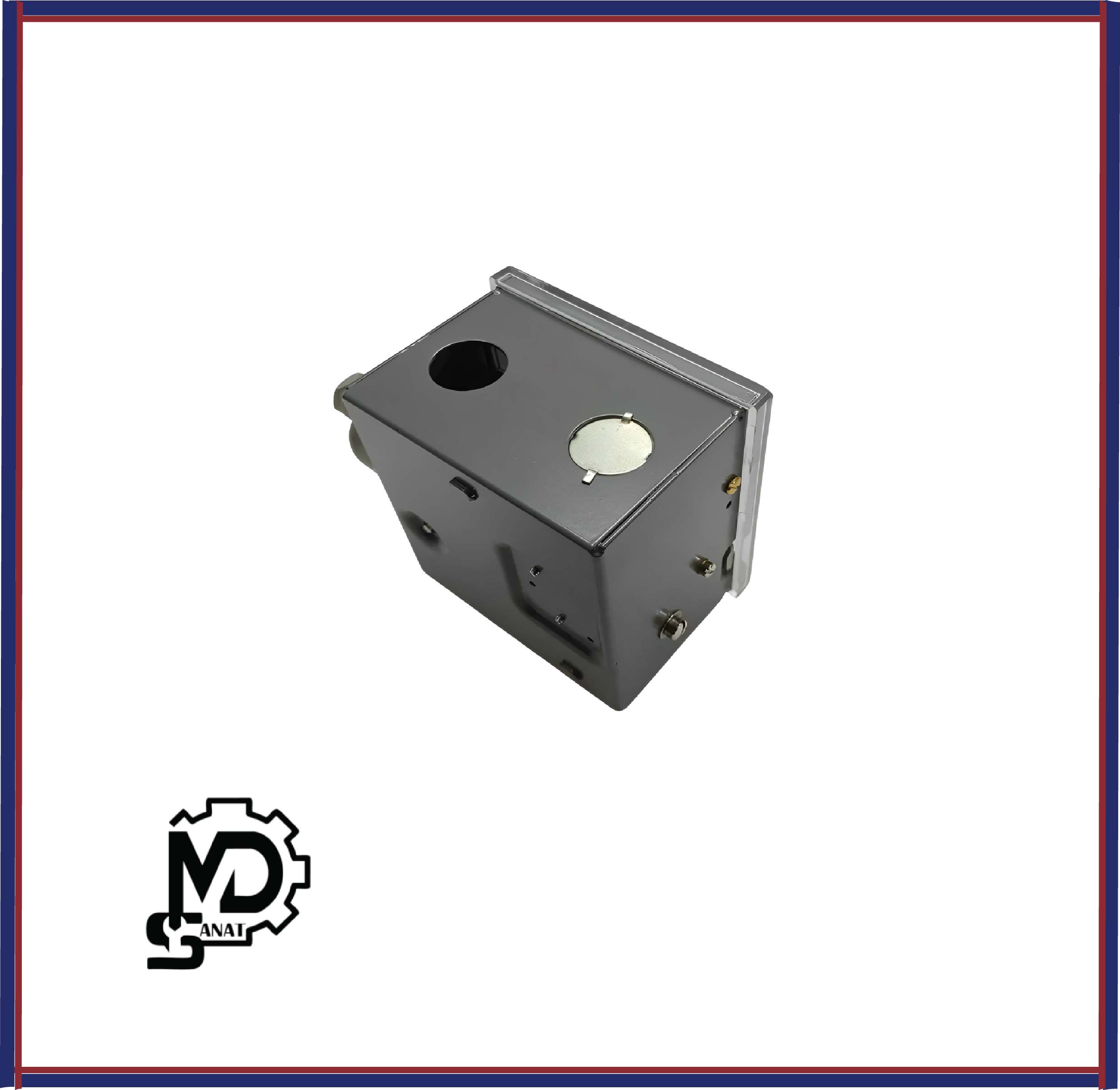

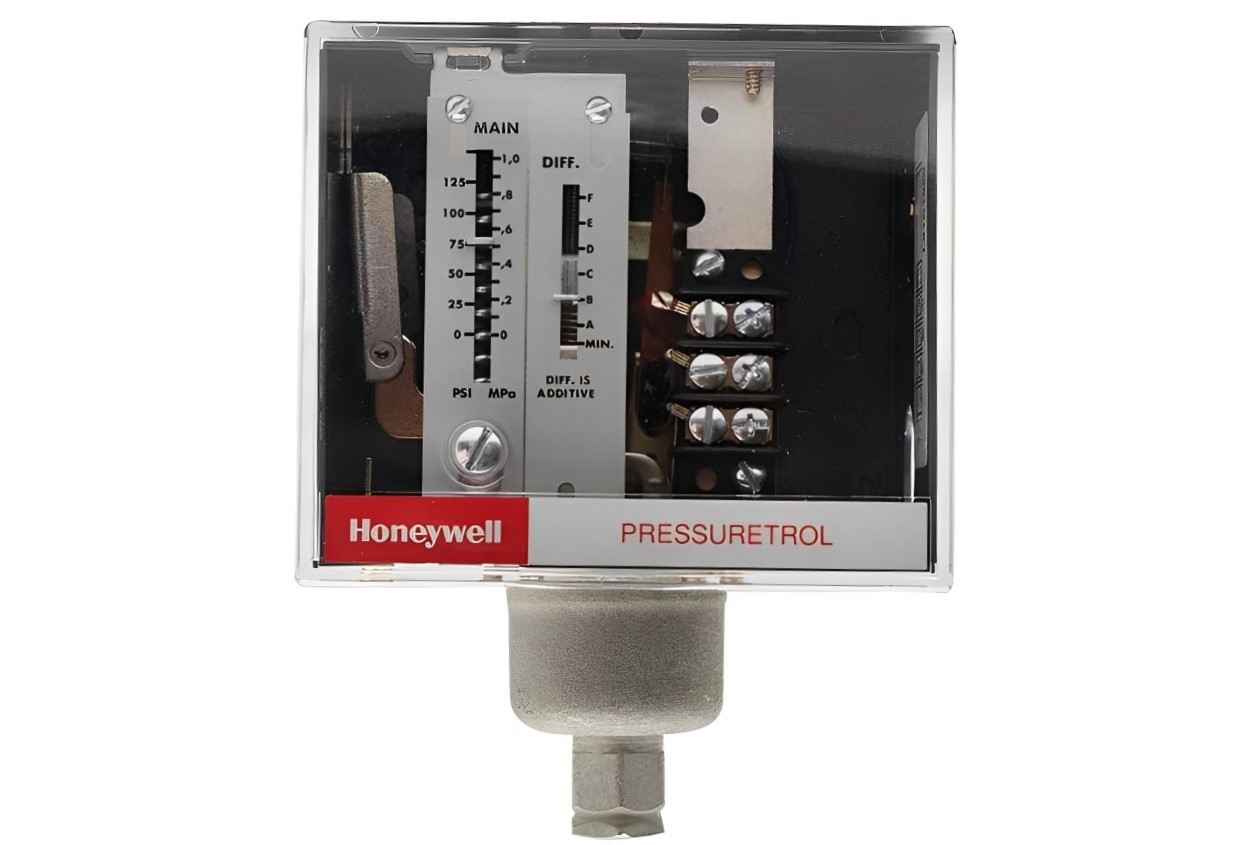

پرشر سوئیچ (کنترلر فشار) هانیول Honeywell L91B1068 یک کنترل‌کننده فشار مدولاسیون است که برای تنظیم مایعات، هوا و گازهای غیرخورنده طراحی شده است. این دستگاه برای استفاده با بخار، هوا، گازهای غیراحتراقی یا دیگر سیالات غیرخورنده نسبت به ماده دیافراگم (فوس برنز برای مدل‌های ۳۰۰ psi) مناسب است.
پرشر سوئیچ چیست؟
پرشر سوئیچ (Pressure Switch) یا سوئیچ فشار یک دستگاه کنترلی است که با اندازه‌گیری فشار سیال (گاز یا مایع)، یک مدار الکتریکی را فعال یا غیرفعال می‌کند. این تجهیز به‌عنوان یک کلید قطع و وصل خودکار عمل می‌کند که در صورت افزایش یا کاهش فشار از مقدار تنظیم‌شده، فرمانی را به سیستم کنترل ارسال می‌کند. پرشر سوئیچ‌ها در طیف وسیعی از صنایع، از جمله سیستم‌های تهویه مطبوع (HVAC)، بویلرها، پمپ‌ها، کمپرسورها، تجهیزات هیدرولیکی و پنوماتیکی مورد استفاده قرار می‌گیرند.
در بسیاری از فرآیندهای صنعتی، کنترل فشار سیال حیاتی است، زیرا تغییرات ناگهانی فشار ممکن است باعث خرابی تجهیزات، نشتی، انفجار یا افت عملکرد سیستم شود. پرشر سوئیچ‌ها به‌عنوان یک سیستم حفاظتی و کنترلی عمل کرده و در صورت تغییر فشار از محدوده تعیین‌شده، فرمان توقف یا شروع عملیات را صادر می‌کنند. این عملکرد باعث افزایش ایمنی، کاهش هزینه‌های تعمیر و نگهداری، و بهینه‌سازی عملکرد سیستم‌های صنعتی می‌شود.
نحوه عملکرد پرشر سوئیچ در سیستم‌های صنعتی چگونه است؟
پرشر سوئیچ‌ها از یک دیافراگم (Membrane) یا پیستون حساس به فشار استفاده می‌کنند که در برابر تغییرات فشار واکنش نشان می‌دهد. این تغییرات باعث جابجایی مکانیکی یک کنتاکت الکتریکی می‌شود که مدار را بسته یا باز می‌کند. در پرشر سوئیچ‌های مکانیکی، این کنتاکت‌ها به‌صورت مستقیم توسط فشار سیال فعال می‌شوند، در حالی که پرشر سوئیچ‌های الکترونیکی با استفاده از سنسورهای نیمه‌هادی، تغییرات فشار را به سیگنال الکتریکی تبدیل کرده و به سیستم کنترل ارسال می‌کنند.
در سیستم‌های صنعتی، پرشر سوئیچ‌ها به‌طور گسترده برای موارد زیر استفاده می‌شوند:
- کنترل پمپ‌ها و کمپرسورها: روشن و خاموش کردن خودکار پمپ‌های آبرسانی و کمپرسورهای هوای فشرده بر اساس فشار مخزن.
- کنترل سیستم‌های هیدرولیکی و پنوماتیکی: جلوگیری از افزایش فشار غیرمجاز در مدارهای هیدرولیک و پنوماتیک.
- سیستم‌های اطفای حریق: فعال‌سازی اتوماتیک سیستم‌های مهار آتش در صورت افت فشار آب یا گاز.
- محافظت از تجهیزات صنعتی: خاموش کردن تجهیزات حساس در صورت کاهش یا افزایش غیرمجاز فشار.
بررسی تفاوت پرشر سوئیچ و سنسور فشار
| ویژگی | پرشر سوئیچ (Pressure Switch) | سنسور فشار (Pressure Sensor) |
|---|---|---|
| عملکرد اصلی | قطع و وصل مدار الکتریکی در محدوده فشار مشخص | اندازه‌گیری دقیق فشار و ارسال سیگنال به سیستم کنترلی |
| ساختار | دارای کنتاکت‌های مکانیکی یا الکترونیکی | استفاده از سنسورهای نیمه‌هادی |
| خروجی | سیگنال دیجیتال (ON/OFF) | سیگنال آنالوگ یا دیجیتال |
| کاربرد | کنترل تجهیزات در محدوده فشار مشخص | مانیتورینگ و ثبت مقادیر فشار |
| دقت اندازه‌گیری | کمتر از سنسور فشار | بسیار دقیق و حساس |
| نیاز به برق | در مدل‌های مکانیکی خیر، در مدل‌های الکترونیکی بله | بله، برای عملکرد نیاز به منبع تغذیه دارد |
اگر نیاز به کنترل فشار در یک بازه مشخص داشته باشید (مثلاً روشن و خاموش کردن پمپ)، پرشر سوئیچ گزینه بهتری است. اما اگر نیاز به اندازه‌گیری و مانیتورینگ دقیق فشار دارید، سنسور فشار انتخاب مناسب‌تری خواهد بود.
نحوه نصب و تنظیم پرشر سوئیچ چگونه است؟
نصب پرشر سوئیچ‌ها باید به‌طور دقیق و مطابق با دستورالعمل‌های سازنده انجام شود تا عملکرد صحیح سیستم تضمین گردد. برای نصب، ابتدا باید محل نصب مناسب انتخاب شود؛ این محل باید در جایی باشد که فشار سیال را به‌درستی اندازه‌گیری کند و تحت تاثیر تغییرات فشار سیستم قرار بگیرد. در مدل‌های مکانیکی، مهم است که دیافراگم یا پیستون حساس به فشار به‌طور کامل در معرض سیال قرار گیرد. این انتخاب می‌تواند تأثیر زیادی بر دقت و کارایی سوئیچ داشته باشد.
تنظیم پرشر سوئیچ به این صورت است که فشار موردنظر برای فعال‌سازی یا غیرفعال‌سازی سوئیچ بر اساس نیاز سیستم تنظیم می‌شود. این تنظیمات معمولاً به‌وسیله یک پیچ تنظیم انجام می‌شود که روی دستگاه نصب است. در پرشر سوئیچ‌های مکانیکی، تنظیم فشار معمولاً از طریق تنظیم کشش فنر داخلی انجام می‌شود، در حالی که در مدل‌های الکترونیکی، این کار از طریق پیکربندی دستگاه یا سیستم کنترلی PLC صورت می‌گیرد. دقت تنظیم فشار در این مرحله بسیار مهم است، چرا که تنظیم نادرست فشار می‌تواند منجر به عملکرد نادرست سیستم و حتی خرابی دستگاه‌ها شود.
