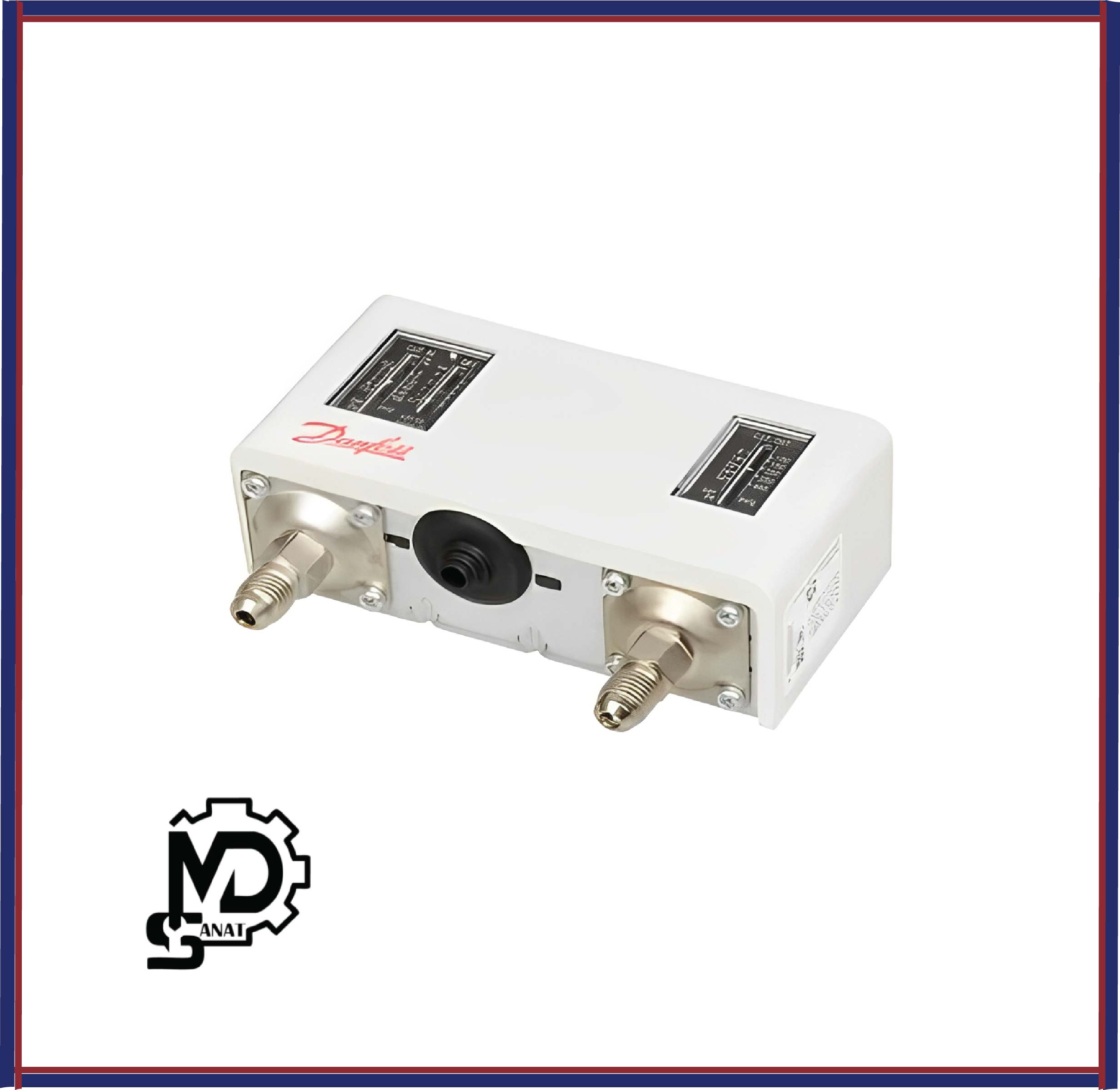

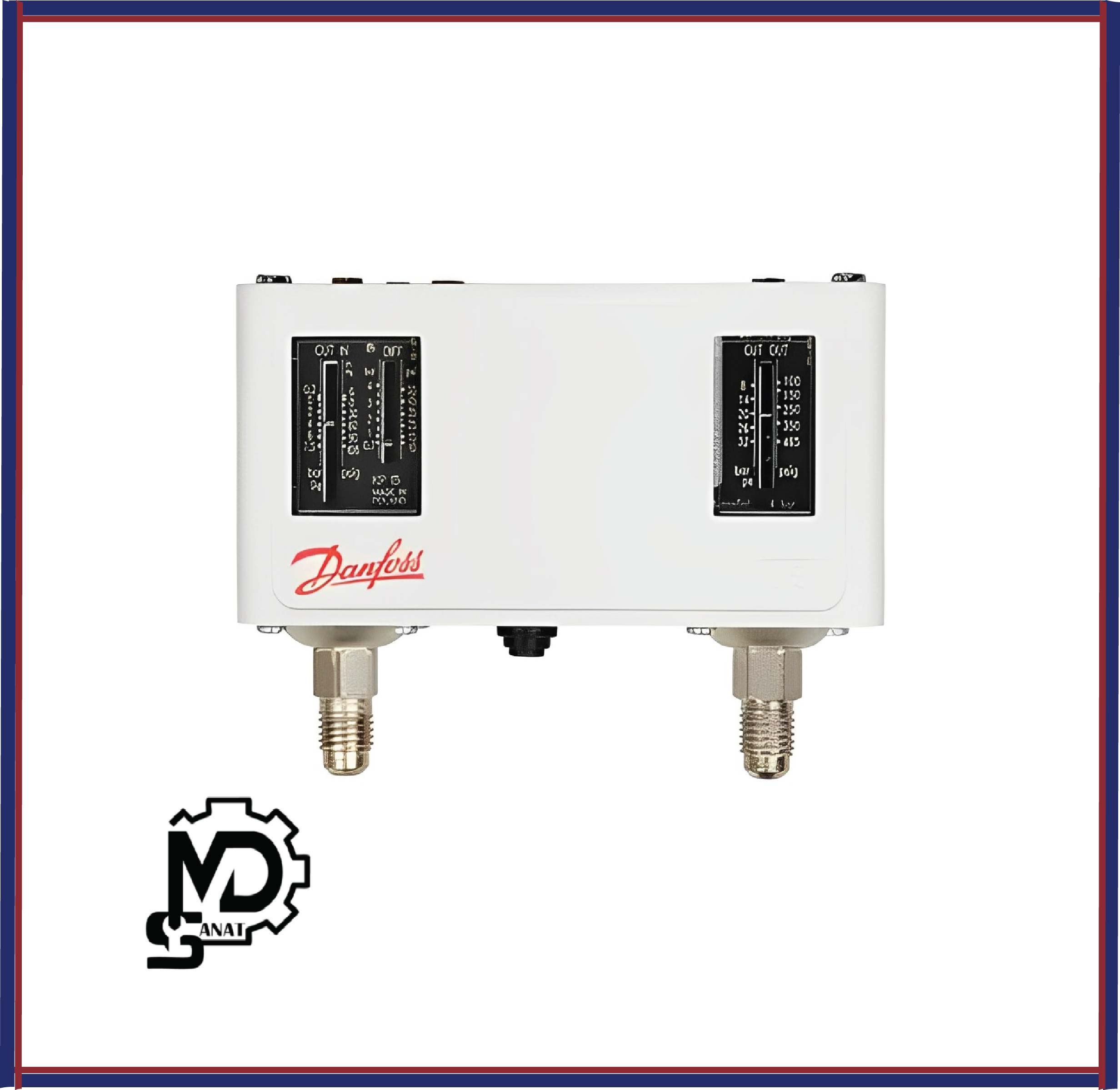

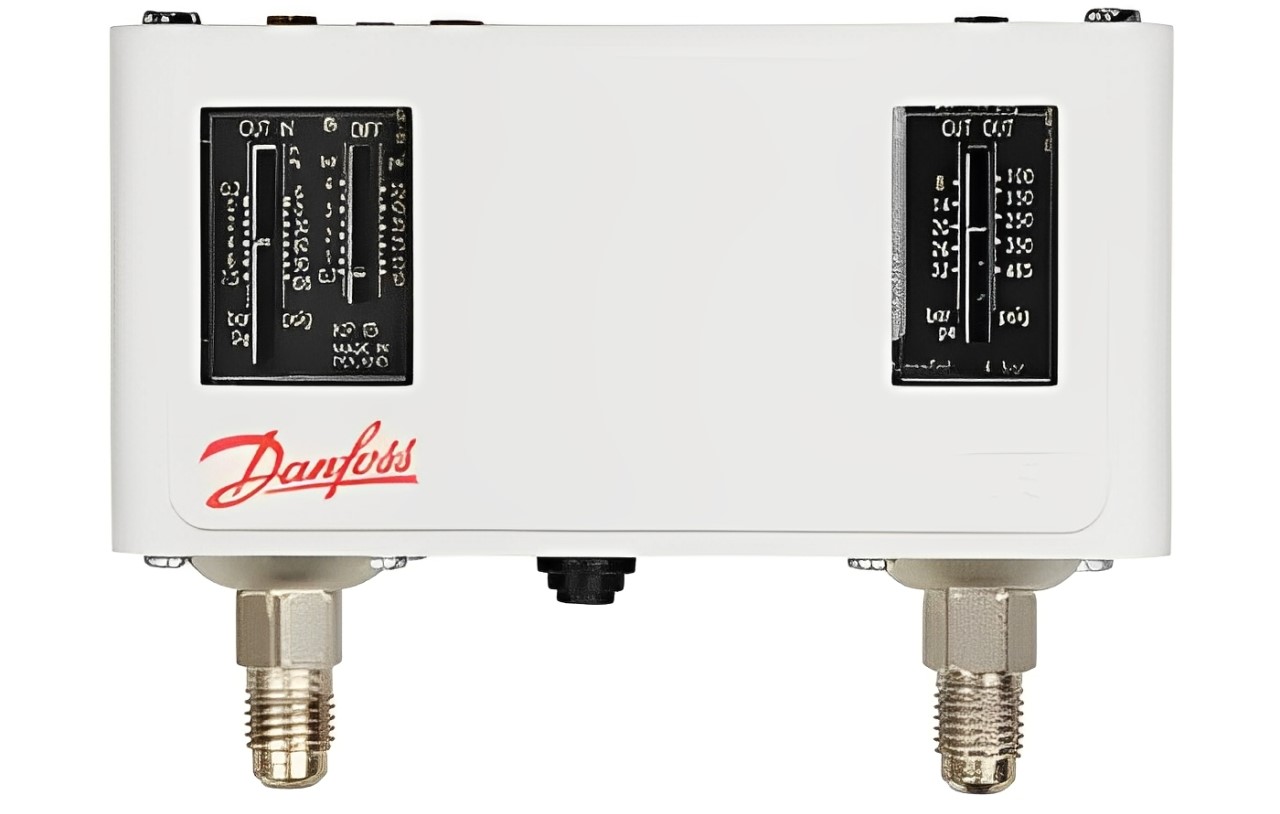

سوئیچ فشار دوگانه (Dual Pressure Switch) دانفوس KP15 برای کنترل دقیق فشارهای بالا و پایین
سوئیچ فشار دوآل ( دوگانه) دانفوس سری DANFOSS – KP15 دو مدار کنترل مستقل برای محافظت در برابر فشار پایین بسیار زیاد در سمت مکش و فشار بالای بسیار زیاد در سمت تخلیه استفاده می‌شوند و برای سیستم‌های برودتی و تهویه مطبوع طراحی شده است. اتصالات فشار از مس یا فولاد ضدزنگ ساخته شده‌اند. مکانیزم تنظیم که از پیچ‌ها تشکیل شده است، امکان تنظیم دقیق مقادیر فشار را فراهم می‌کند که سوئیچ فعال می‌شود. نوع تماس خروجی های الکتریکی آن SPDT (سوئیچ دو خطی یک‌تنی) است که اتصالات به مدارهای کنترل را تسهیل می‌کند.
سوئیچ فشار دوگانه Danfoss KP15 به‌ویژه برای استفاده به‌عنوان محافظ پمپ در سیستم‌های آب تأمین طراحی شده است. این دستگاه ترکیبی از یک سوئیچ فشار و یک دستگاه نظارت بر جریان است. بیلوز سمت چپ فشار پمپ را کنترل می‌کند، در حالی که بیلوز سمت راست در صورت پایین بودن فشار مکش، پمپ را قطع می‌کند. به این ترتیب، از خشک کار کردن پمپ و آسیب به یاتاقان‌ها جلوگیری می‌شود.
به طور کلی پرشر سوئیچ ها در دو ذسته‌بندی فشار بالا( High Pressure) و فشار پایین ( Low Pressure) قرار می‌گیرند و یک دسته ی دیگر است که همزمان این دو کاربرد را ادغام کرده و تحت عنوان دوآل پرشر ( Dual Pressu) نامیده می‌شود. سری KP15 دانفوس در دسته سوئیچ فشارهای دوآل پرشر ( Dual Pressu) و برای اندازه گیری فشارهای بالا و پایین مناسب است. محدوده فشار این سوئیچ دارای دو محدوده -0.9 تا 7 و 8 تا 32 بار است و سنسور فشار آن بیلوز (bellows) است و جنس بدنه آن برنز است.
مکانیزم عمل سریع این دستگاه، باعث کاهش فرسایش تماس‌ها و افزایش طول عمر دستگاه می‌شود، دارای نصب آسان در انواع پیکربندی‌های سیستم است، عملکرد دستی دارد و مقاوم در برابر لرزش و ضربه است و مناسب برای محیط‌های سخت است و قابلیت اطمینان بالا از نظر الکتریکی و مکانیکی دارد.
نحوه تنظیم سوئیچ فشار دوگانه KP15 دانفوس چگونه است؟
سوئیچ‌های فشار دوگانه باید در دو مرحله تنظیم شوند: یک‌بار برای فشار پایین و یک‌بار برای فشار بالا.
برای تنظیم فشار پایین (LP):
فشار شروع (CUT-IN) را روی مقیاس “CUT-IN” تنظیم کنید.
تنظیم اختلاف فشار (Δp) را روی مقیاس “DIFF” انجام دهید.
فشار توقف (CUT-OUT) با کم کردن اختلاف از فشار شروع به‌دست می‌آید.
توجه کنید که فشار توقف نباید از فشار خلأ مطلق (-1 بار) پایین‌تر باشد.
برای تنظیم فشار بالا (HP):
فشار توقف (CUT-OUT) را روی مقیاس “CUT-OUT” تنظیم کنید.
تنظیم اختلاف فشار (Δp) را روی مقیاس “DIFF” انجام دهید.
فشار شروع (CUT-IN) با کم کردن اختلاف از فشار توقف به‌دست می‌آید.
برای سوئیچ‌های فشار دوگانه با بازنشانی دستی، فشار توقف باید روی مقیاس “CUT-OUT” تنظیم شود. پس از آن، می‌توان فشار را به‌صورت دستی تنظیم کرد.
نکات مهم نصب
- سوئیچ‌ها در صورت نصب بدون پوشش بالا در یک سطح صاف یا براکت، درجه حفاظت IP30 دارند.
- در صورت نصب با پوشش بالا، درجه حفاظت به IP44 تغییر می‌یابد.
- برای دسترسی به درجه حفاظت IP55، باید سوئیچ‌ها در محفظه IP55 نصب شوند.
سوئیچ فشار دوگانه چگونه کار می‌کند؟
سوئیچ فشار دوگانه قادر است دو سطح فشار مختلف (پایین و بالا) را در سیستم‌های تبرید یا تهویه مطبوع اندازه‌گیری کند. این سوئیچ‌ها به دو صورت متفاوت عمل می‌کنند:
- پایین فشار: وقتی فشار سیستم پایین‌تر از حد معین می‌رود، سوئیچ عمل کرده و دستگاه (معمولاً کمپرسور) را خاموش می‌کند تا از آسیب جلوگیری کند.
- فشار بالا: در صورتی که فشار بیش از حد بالا رود، سوئیچ فعال شده و به طور خودکار مدار را قطع می‌کند تا از آسیب به اجزای سیستم و افزایش خطرات احتمالی جلوگیری کند.
مزایای استفاده از سوئیچ فشار دوگانه چیست؟
- حفاظت از سیستم: سوئیچ فشار دوگانه از آسیب‌های ناشی از فشارهای غیرمجاز، مانند فشار بیش از حد یا پایین، محافظت می‌کند و عمر مفید سیستم را افزایش می‌دهد.
- عملکرد دقیق و خودکار: این سوئیچ‌ها قابلیت بازنشانی خودکار دارند، به این معنی که وقتی فشار به سطح ایمن باز می‌گردد، دستگاه به طور خودکار به حالت عملکرد عادی بازمی‌گردد.
- تنظیم دقیق: سوئیچ‌های فشار دوگانه به راحتی تنظیم می‌شوند و می‌توانند به نیازهای خاص سیستم‌های مختلف پاسخ دهند. تنظیمات دقیق فشار کمک می‌کند که دستگاه‌های مختلف به‌طور کارآمد و ایمن کار کنند.
- کاهش نیاز به تعمیرات: با جلوگیری از فشارهای غیرمجاز، نیاز به تعمیرات و هزینه‌های اضافی کاهش می‌یابد و کارایی سیستم حفظ می‌شود.
پرشر سوئیچ چیست؟
پرشر سوئیچ (Pressure Switch) یا سوئیچ فشار یک دستگاه کنترلی است که با اندازه‌گیری فشار سیال (گاز یا مایع)، یک مدار الکتریکی را فعال یا غیرفعال می‌کند. این تجهیز به‌عنوان یک کلید قطع و وصل خودکار عمل می‌کند که در صورت افزایش یا کاهش فشار از مقدار تنظیم‌شده، فرمانی را به سیستم کنترل ارسال می‌کند. پرشر سوئیچ‌ها در طیف وسیعی از صنایع، از جمله سیستم‌های تهویه مطبوع (HVAC)، بویلرها، پمپ‌ها، کمپرسورها، تجهیزات هیدرولیکی و پنوماتیکی مورد استفاده قرار می‌گیرند.
در بسیاری از فرآیندهای صنعتی، کنترل فشار سیال حیاتی است، زیرا تغییرات ناگهانی فشار ممکن است باعث خرابی تجهیزات، نشتی، انفجار یا افت عملکرد سیستم شود. پرشر سوئیچ‌ها به‌عنوان یک سیستم حفاظتی و کنترلی عمل کرده و در صورت تغییر فشار از محدوده تعیین‌شده، فرمان توقف یا شروع عملیات را صادر می‌کنند. این عملکرد باعث افزایش ایمنی، کاهش هزینه‌های تعمیر و نگهداری، و بهینه‌سازی عملکرد سیستم‌های صنعتی می‌شود.
عملکرد پرشر سوئیچ‌های Danfoss برای کنترل فشار در سیستم‌های برودتی
پرشر سوئیچ‌های Danfoss به‌عنوان یکی از مهم‌ترین ابزارها برای کنترل فشار در سیستم‌های برودتی شناخته می‌شوند. این ابزارها نقش کلیدی در حفظ عملکرد ایمن و بهینه سیستم‌های برودتی دارند، از جمله سیستم‌های تهویه مطبوع، یخچال‌ها و کمپرسورهای برودتی. پرشر سوئیچ برای شناسایی تغییرات فشار در سیالات مختلف مانند مبردها یا آب سرد طراحی شده است و عملکرد آن در سیستم‌های برودتی به کنترل و تنظیم فشار در سیستم‌های سرمایشی و خنک‌کننده کمک می‌کند.
پرشر سوئیچ‌های Danfoss از نوع کنترل فشار خودکار هستند که به‌طور دائم فشار موجود در سیستم‌های برودتی را اندازه‌گیری می‌کنند. این سوئیچ‌ها قادرند به‌محض رسیدن فشار به حد معین، یک سیگنال الکتریکی به سیستم ارسال کرده و عمل کنترل را انجام دهند. این سیگنال‌ها ممکن است باعث قطع یا وصل کردن سیستم‌ها و یا فعال کردن تجهیزات خاصی مانند کمپرسور یا فن‌ها شوند تا فشار به مقدار مطلوب بازگردد.
به‌طور خاص در سیستم‌های برودتی، عملکرد پرشر سوئیچ به‌این‌صورت است که اگر فشار در سیستم از حد مجاز کاهش یابد (مثلاً به دلیل کمبود مبرد یا مشکلاتی در کمپرسور)، پرشر سوئیچ به‌طور خودکار از فعال شدن کمپرسور جلوگیری می‌کند تا آسیب به دستگاه‌ها و تجهیزات وارد نشود. از طرف دیگر، اگر فشار در سیستم بیش از حد بالا رود، پرشر سوئیچ به سیستم هشدار داده و به‌طور خودکار شیر اطمینان را فعال می‌کند.
چرا پرشر سوئیچ‌ها در سیستم‌های بخار حیاتی هستند و چگونه از خرابی آنها جلوگیری کنیم؟
پرشر سوئیچ‌ها در سیستم‌های بخار یکی از اجزای حیاتی هستند که به حفظ سلامت سیستم کمک می‌کنند. این سوئیچ‌ها وظیفه دارند که فشار بخار را در محدوده ایمن نگه دارند و از فشارهای زیاد یا کم جلوگیری کنند. در صورتی که فشار از حد تعیین‌شده بیشتر شود، پرشر سوئیچ به‌طور خودکار عمل کرده و دستگاه را خاموش می‌کند تا از خرابی دستگاه و خطرات ناشی از فشار زیاد جلوگیری شود.
برای جلوگیری از خرابی پرشر سوئیچ‌ها، باید آنها را به‌طور مرتب بررسی و کالیبره کنید. اگر سنسور فشار دچار ایراد شود، عملکرد سیستم تحت تأثیر قرار می‌گیرد. برای کاهش احتمال خرابی، انتخاب پرشر سوئیچ با کیفیت بالا از برندهای معتبر مانند Danfoss و اطمینان از نصب صحیح آن در سیستم بسیار مهم است.
نحوه نصب و تنظیم پرشر سوئیچ دانفوس چگونه است؟
نصب پرشر سوئیچ‌ها باید به‌طور دقیق و مطابق با دستورالعمل‌های سازنده انجام شود تا عملکرد صحیح سیستم تضمین گردد. برای نصب، ابتدا باید محل نصب مناسب انتخاب شود؛ این محل باید در جایی باشد که فشار سیال را به‌درستی اندازه‌گیری کند و تحت تاثیر تغییرات فشار سیستم قرار بگیرد. در مدل‌های مکانیکی، مهم است که دیافراگم یا پیستون حساس به فشار به‌طور کامل در معرض سیال قرار گیرد. این انتخاب می‌تواند تأثیر زیادی بر دقت و کارایی سوئیچ داشته باشد.
تنظیم پرشر سوئیچ به این صورت است که فشار موردنظر برای فعال‌سازی یا غیرفعال‌سازی سوئیچ بر اساس نیاز سیستم تنظیم می‌شود. این تنظیمات معمولاً به‌وسیله یک پیچ تنظیم انجام می‌شود که روی دستگاه نصب است. در پرشر سوئیچ‌های مکانیکی، تنظیم فشار معمولاً از طریق تنظیم کشش فنر داخلی انجام می‌شود، در حالی که در مدل‌های الکترونیکی، این کار از طریق پیکربندی دستگاه یا سیستم کنترلی PLC صورت می‌گیرد. دقت تنظیم فشار در این مرحله بسیار مهم است، چرا که تنظیم نادرست فشار می‌تواند منجر به عملکرد نادرست سیستم و حتی خرابی دستگاه‌ها شود.
